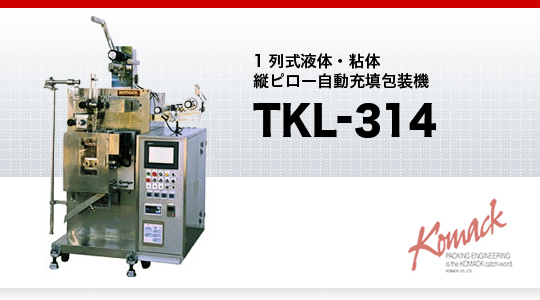

TKL-314
1列式液体・粘体縦ピロージ自動充填包装機
本機は1列式の熱ロール方式による連続駆動によるスティックタイプ充填包装機です。
本機は1列式ではありますが他のスティック包装機より運続駆動の為に回転数もアップでき経済タイプとして御好評を得ています。
図柄合わせ光電制御またはエンドレス運転・製袋のピッチ変更・ノッチの深さ調整・カット位置の微調整やカット角度の微調整など、生産する製品スペックの違いによる、製袋条件オペレーティング機構を標準装備しています。
また、連続充填や間歇充填に対応した幅広いポンプの選択を可能にしています。
標準仕様
| 充填物 | 液体・粘体 | |
| 包装形態 | 縦ピロータイプ | |
| 包装能力 | 20〜100 袋/分 | |
| 充填容量 | 1〜80 cc | |
| ※充填容量の計量範囲は「充填物の物性」と「供給装置」により異なります。 | ||
| 製袋寸法 | 幅 | 最大50 mm |
| 長さ | 60〜200 mm | |
| ロール段数 | 3 | |
| フィルム | 幅 | 最大120 mm |
| 最大巻径 | 400 mm 以内 | |
| フィルム送り量 | 10 m /分 (MAX) | |
| ※実際の充填速度は、製品ピッチ・フィルムの素材・充填物の物性等により異なります。 | ||
| 使用電力 | 主モータ | 1.5 KW（合計） |
| ヒータ | 単相200 V 1KW×4本 | |
| 合計消費電力 | 5.5 KW | |
| 機械本体寸法 | W1,150×L1,050×H1,900 mm | |
| 機械重量 | 約600 kg | |
（注意）
1.包装能力・充填容量・包装寸法は、オプションの選択により異なります。お問い合わせ下さい。
2.横シール幅により製袋寸法の長さ範囲が異なる場合があります。
3.実際の充填速度は、フィルムの材質・充填物の特性等により異なります。
4.充填容量の計量範囲については、「充填物の粘度」と「供給ポンプ」により決定されますので、ご相談下さい。
5.ポンプやオプション類の仕様により、合計消費電力が異なります。
