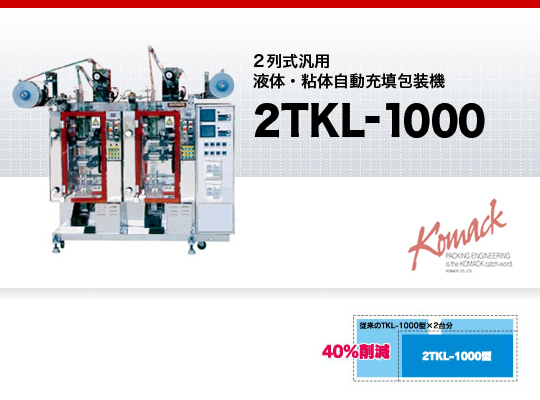

2TKL-1000
2列式汎用液体・粘体自動充填包装機
必要最小限の機能で汎用性を持たせ、コストダウンに成功したマシンTKL-1000型があ2系列タイプで新登場。一台で2台分、省スペース、高生産に寄与します。
図柄合わせ光電制御またはエンドレス運転・製袋のピッチ変更・ノッチの深さ調整・カット位置の微調整やカット角度の微調整など、生産する製品スペックの違いによる、製袋条件オペレーティング機構を標準装備しています。
また、連続充填や間歇充填に対応した幅広いポンプの選択を可能にしています。
その他の付加機能は極力本体から省き、低コストを実現しました。
本体標準仕様（シングル）
| 充填物 | 液体・粘体 | |
| 包装形態 | ３方シール４方シール (シングル/ダブル) | |
| 包装能力 | 20〜300 袋/分×2 | |
| 充填容量 | 3〜100 cc | |
| ※充填容量の計量範囲は「充填物の物性」と「供給装置」により異なります。 | ||
| 製袋寸法 | 25〜100 mm | |
| 長さ | 3ツ割80〜200mm、4ツ割60〜150mm 6ツ割40〜100mm |
|
| ロール段数 | 3 | |
| フィルム | 幅 | 50〜200 mm |
| 最大巻径 | 400 mm以内 | |
| フィルム送り量 | 15 m /分 (MAX) | |
| ※実際の充填速度は、製品ピッチ・フィルムの素材・充填物の物性等により異なります。 | 使用電力 | 主モータ | 単相200 V 1.5 KW（合計） |
| ヒータ | 1KW×4本、横0.3KW×4本 | |
| 合計消費電力 | 5.5 KW | ※充填ポンプその他オプションの選択により使用電力が異なります。 |
| 合計消費電力 | 12.0 KW | |
| 機械本体寸法 | 幅1,920× 奥行860×高さ2,100（mm） | |
| 機械重量 | 約1500 kg | |
（注意）
1.包装能力・充填容量・包装寸法は、オプションの選択により異なります。お問い合わせ下さい。
2.横シール幅により製袋寸法の長さ範囲が異なる場合があります。
3.実際の充填速度は、フィルムの材質・充填物の特性等により異なります。
4.充填容量の計量範囲については、「充填物の粘度」と「供給ポンプ」により決定されますので、ご相談下さい。
5.ポンプやオプション類の仕様により、合計消費電力が異なります。
